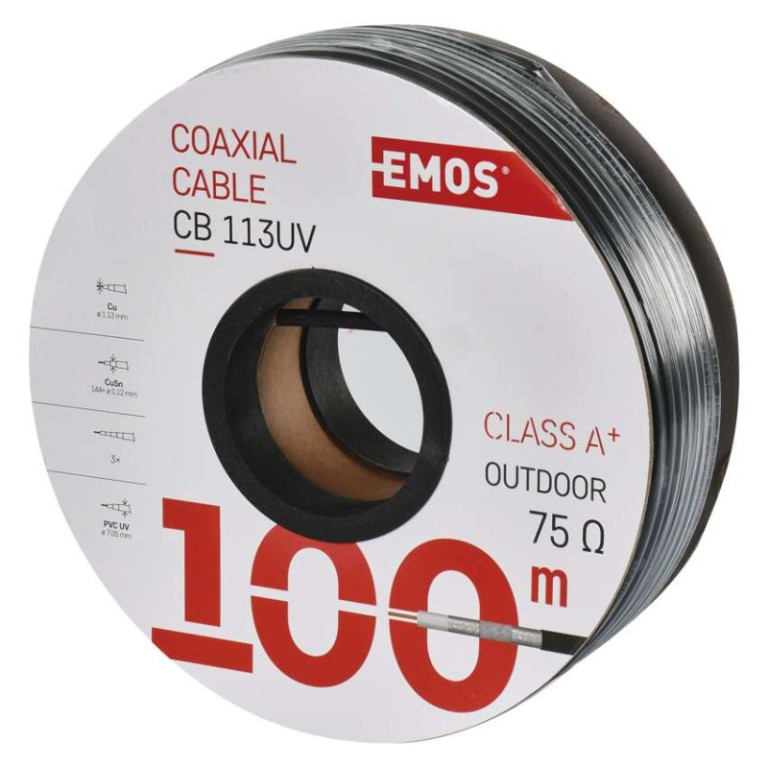

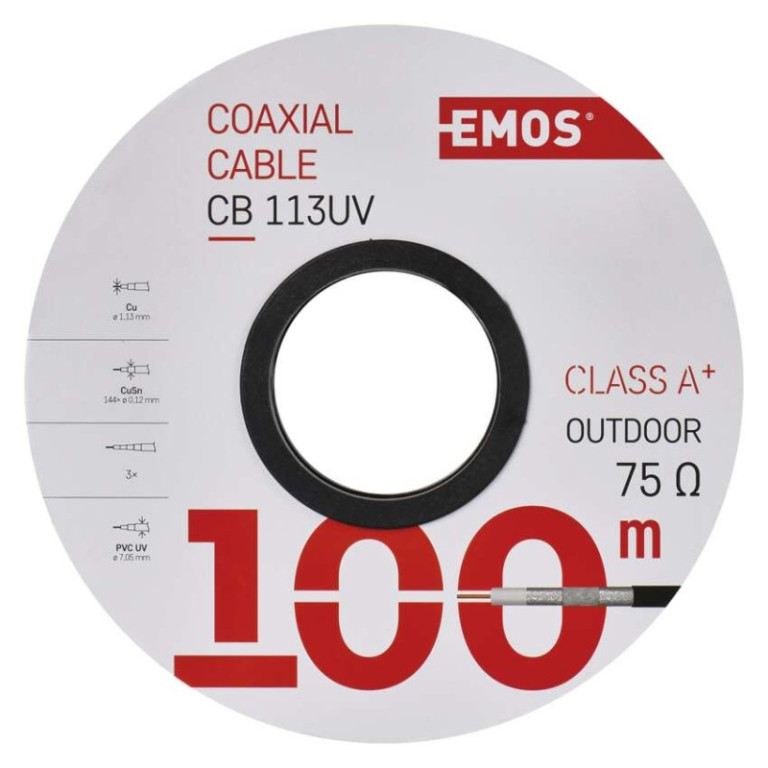

Coaxial cable CB113UV, 100m

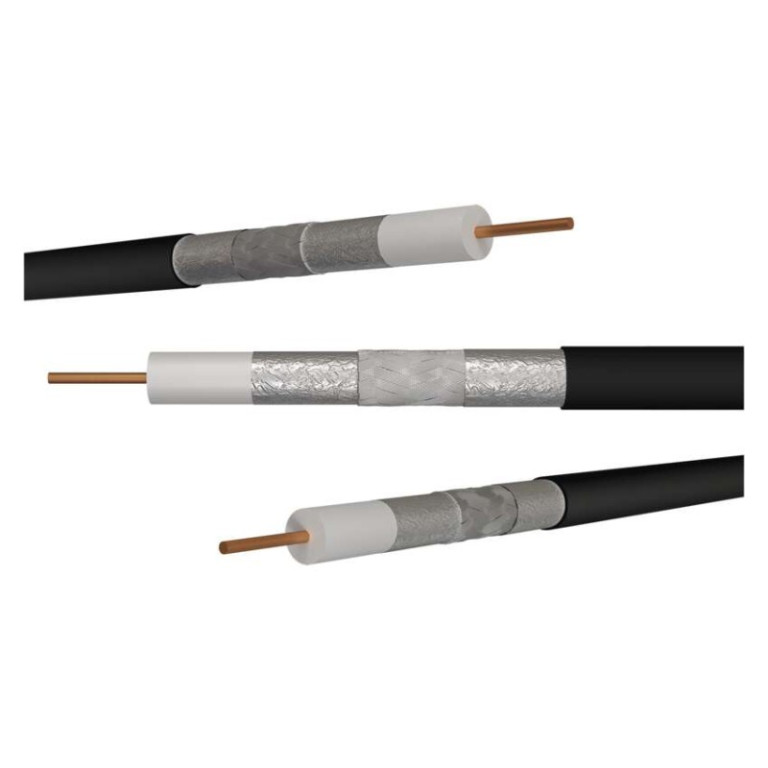

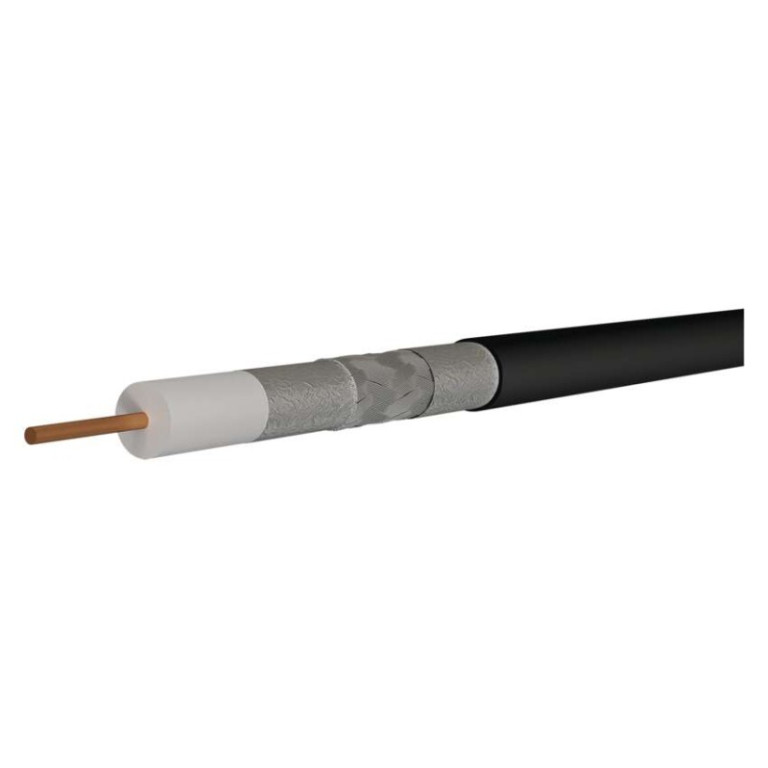

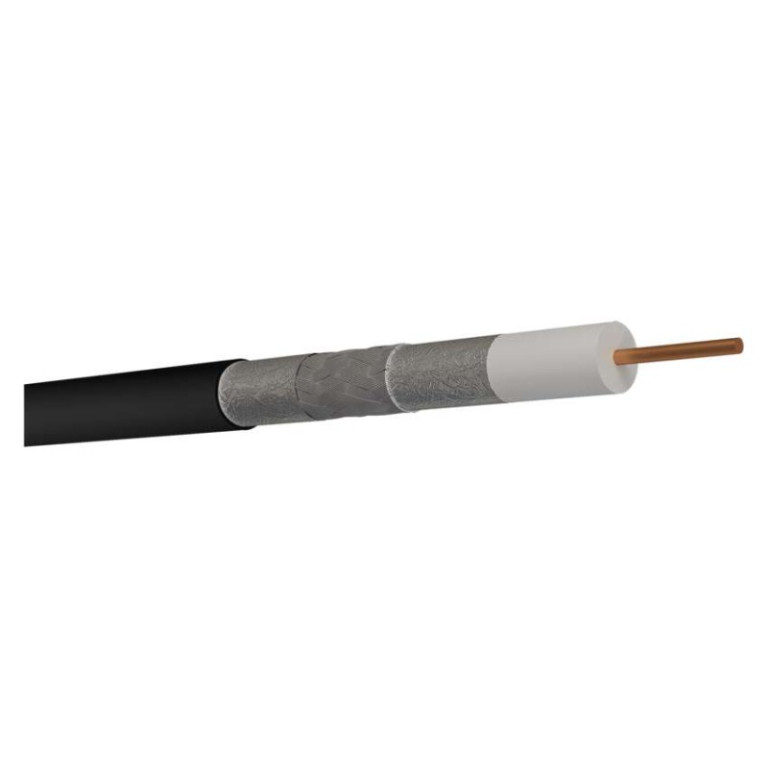

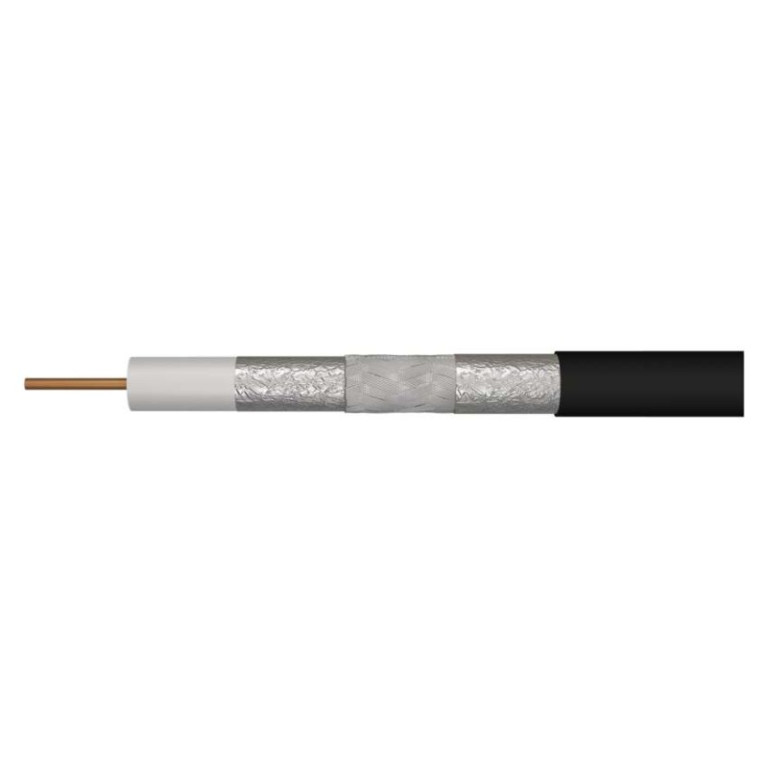

Product descriptionHighest quality coaxial cable with pure BC copper center conductor and triple TRISHIELD shielding made of tinned CuSn copper. The cable is designed for all demanding CCTV, TV and SAT signal transmission applications.The material used for the centre conductor and braid makes the cable extremely resistant to weather conditions, moisture and corrosion. UV resistant cable for outdoor installations. More information
Availability:
In stock at manufacturer
Order. number:
18EMO04487
Code:
S5265
81,57 € excl. VAT
73,30 €
88,70 € incl. VAT
Popis produktu
Koaxiální kabel nejvyšší kvality se středovým vodičem z čisté mědi BC a trojnásobným stíněním TRISHIELD z pocínované mědi CuSn. Kabel je určen pro všechny náročné aplikace přenosů CCTV, TV a SAT signálů.Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi. Kabel odolný UV záření pro venkovní instalace.
- APE = vzduchové dielektrikum: ne
- barva izolace napájecích vodičů: neuvádí se
- barva pláště kabelu: černá
- činitel zkrácení: 0,84
- dielektrikum typ, průměr: FPE 4,8 mm
- doporučené typy konektorů - F lisovací: *K7220
- doporučené typy konektorů - F šroubovací: *K7351
- FPE = pěnové dielektrikum: ano
- hmotnost (kg/km): 43,5
- impedance: 75 Ohm
- izolace napájecích vodičů: neuvádí se
- izolační odpor mezi jádry při 20 °C (MOhm/km): 500
- kapacita (pF/m): 52
- konstrukce napájecích vodičů: neuvádí se
- materiál pláště kabelu: PVC UV odolné
- materiál stínění: cínovaná měď (CuSn)
- materiál vnitřního vodiče: měď (Cu)
- max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,9
- max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,7
- max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,5
- max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
- max. útlum při 20 °C (dB/100m) 10 MHz: 2,28
- max. útlum při 20 °C (dB/100m) 2 000 MHz: 28,2
- max. útlum při 20 °C (dB/100m) 450 MHz: 12,8
- max. útlum při 20 °C (dB/100m) 650 MHz: 15,1
- max. útlum při 20 °C (dB/100m) 860 MHz: 17,87
- min. poloměr ohybu jednorázový/násobný: 30/60 mm
- min. útlum odrazu při 20 °C (dB) 10–300 MHz: 31
- min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
- min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
- min. útlum stínění (dB) 10 ~ 800 MHz: >95
- montážní teplota: +5 °C až +60 °C
- nebezpečné látky: žádné
- odolné UV: ano
- PE = polyethylenové dielektrikum: ne
- PES = vrstva fólie: ne
- počet drátků stínění: 144× 0,12 mm
- počet stínění: 3
- pokrytí stínění: >84 %
- prodejní obal: 100 m, cívka
- průměr pláště kabelu: 7,05 mm
- průměr stínění: 144× 0,12 mm2
- průměr vnitřního vodiče: 1,13 mm
- průřez napájecích vodičů: neuvádí se
- skladovací teplota: -20 °C až +75 °C
- stínění I.folie: 1× Al/PES
- stínění II. folie: Al/PES spirála
- třída reakce na oheň: Eca
- typ koaxiálního kabelu: CB113UV
- vhodné pro venkovní použití: ano
- zamýšlené použití: venkovní vedení, terciální rozvody

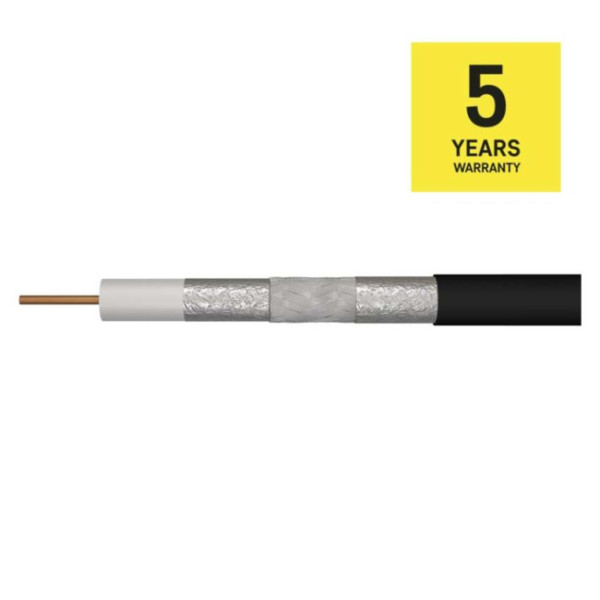

- záruční doba: 5 let
- způsob balení - délka: 100 m
- způsob balení - ozn. metráží: 1–100 m
- způsob balení - typ cívky: papírová cívka
