Kabel koncentryczny CB113UV, 250 m

Opis produktu

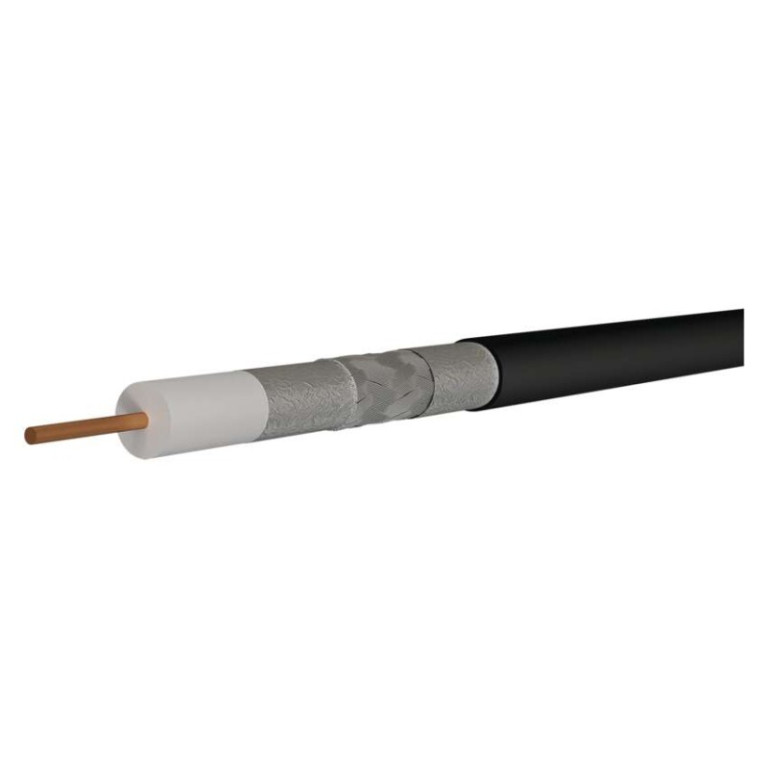

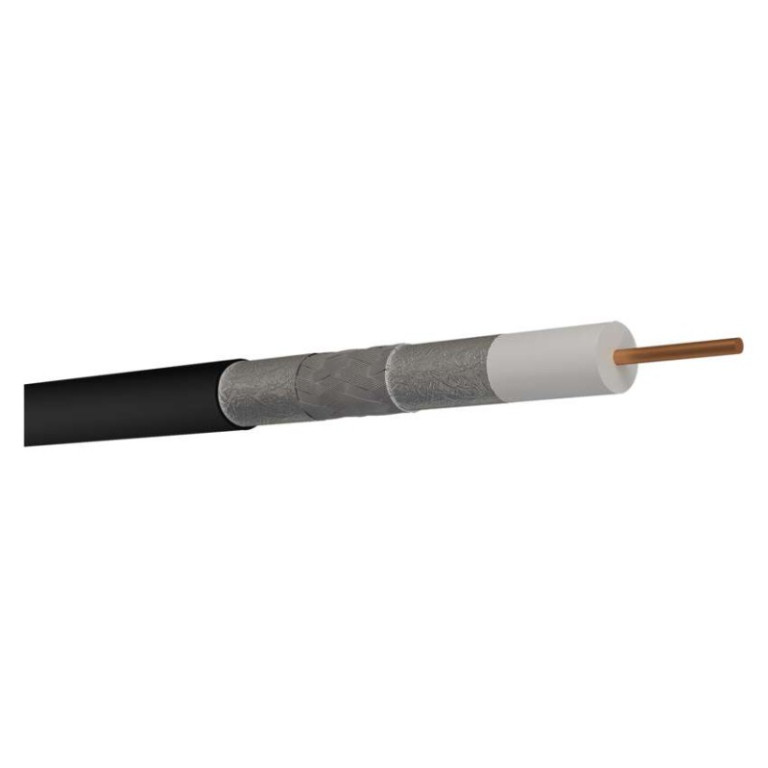

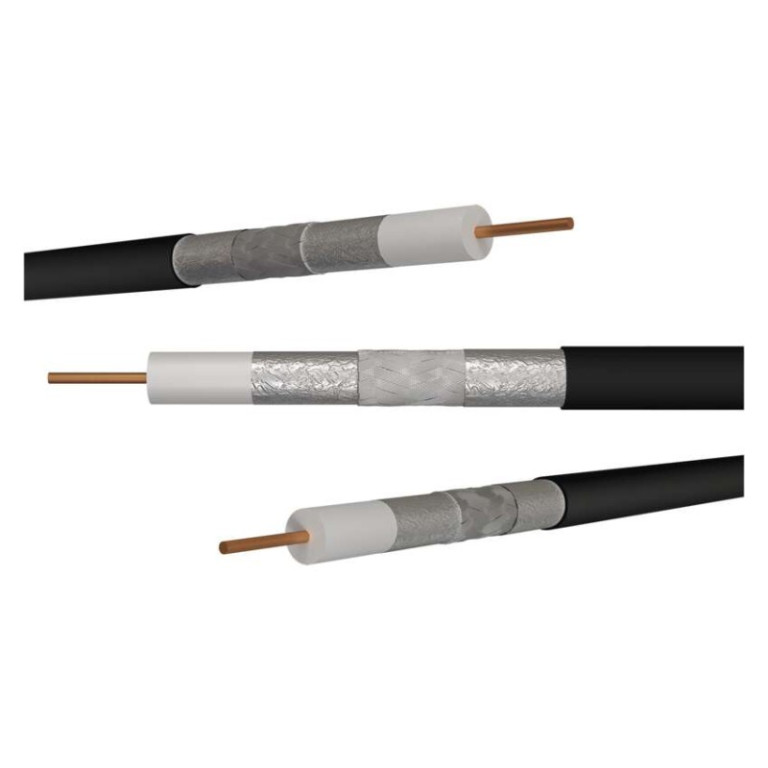

Najwyższej jakości kabel koncentryczny z żyłą centralną wykonaną z czystej miedzi BC i potrójnym ekranowaniem TRISHIELD wykonanym z cynowanej miedzi CuSn. Kabel przeznaczony jest do wszystkich wymagających zastosowań związanych z transmisją sygnału CCTV, TV i SAT. Dzięki materiałowi żyły centralnej i oplotu, kabel jest wyjątkowo odporny na warunki atmosferyczne, wilgoć i korozję. Kabel odporny na promieniowanie UV do instalacji zewnętrznych.

• APE = dielektryk powietrzny: nie
• Kolor izolacji przewodów zasilających: nie dotyczy
• Kolor osłony kabla: czarny
• Współczynnik skrócenia: 0,85
• typ dielektryka, średnica: FPE 4,8 mm
• Zalecane typy złączy - F zaciskane: *K7220
• zalecane typy złączy - złącze śrubowe F: *K7351
• FPE = dielektryk piankowy: tak
• waga (kg/km): 41,5
• impedancja: 75 Ohm
• izolacja przewodów zasilających: nie dotyczy
• rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 1 000
• pojemność (pF/m): 52
• konstrukcja przewodów zasilających: nie dotyczy
• Materiał osłony kabla: PVC odporny na promieniowanie UV
• materiał ekranujący: miedź cynowana (CuSn)
• Materiał przewodnika wewnętrznego: miedź (Cu)
• maks. równa rezystancja przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 38,5
• maks. równa rezystancja przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 18,5
• maks. tłumienie przy 20 °C (dB/100 m) 1000 MHz: 19,3
• maks. tłumienie przy 20 °C (dB/100 m) 100 MHz: 5,8
• maks. tłumienie przy 20 °C (dB/100 m) 10 MHz: 2,2
• maks. tłumienie przy 20 °C (dB/100 m) 2 000 MHz: 29,5
• maks. tłumienie przy 20 °C (dB/100 m) 450 MHz: 12,5
• maks. tłumienie przy 20 °C (dB/100 m) 650 MHz: 15,3
• maks. tłumienie przy 20 °C (dB/100 m) 860 MHz: 18,5
• min. promień gięcia pojedynczy/wielokrotny: 35/70 mm
• min. tłumienie odbicia przy 20 °C (dB) 10-300 MHz: 30
• min. tłumienie odbicia przy 20 °C (dB) 300-600 MHz: 25
• min. tłumienie odbicia przy 20 °C (dB) 600-900 MHz: 23
• min. tłumienie ekranowania (dB) 10 ~ 800 MHz: >97
• Temperatura instalacji: od 5 °C do 60 °C
• substancje niebezpieczne: brak
• Odporność na promieniowanie UV: tak
• PE = dielektryk polietylenowy: nie dotyczy
• PES = warstwa folii: nie
• Liczba przewodów ekranujących: 144× 0,12 mm
• liczba tarcz: 3
• Pokrycie ekranu: >84%

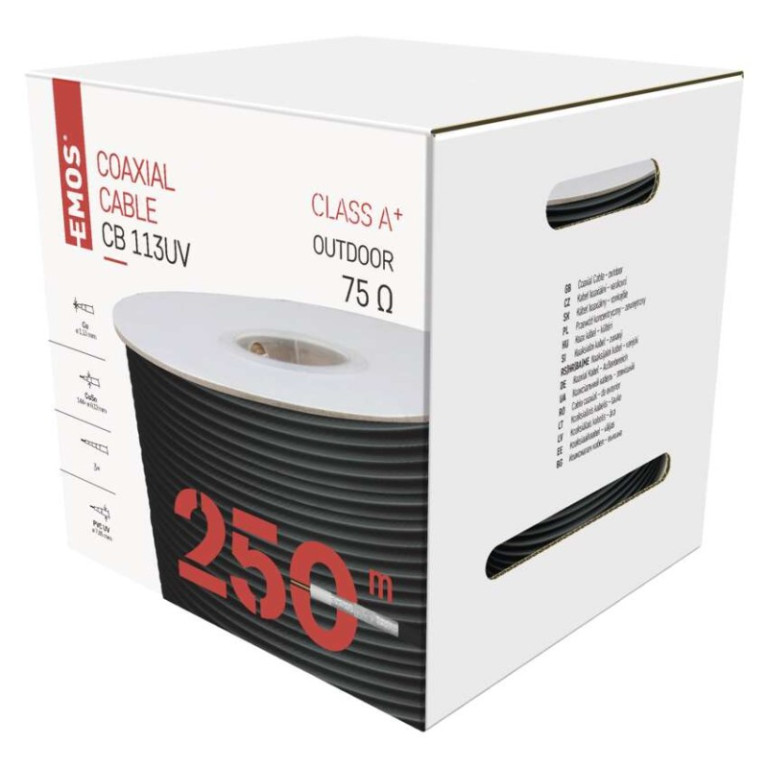

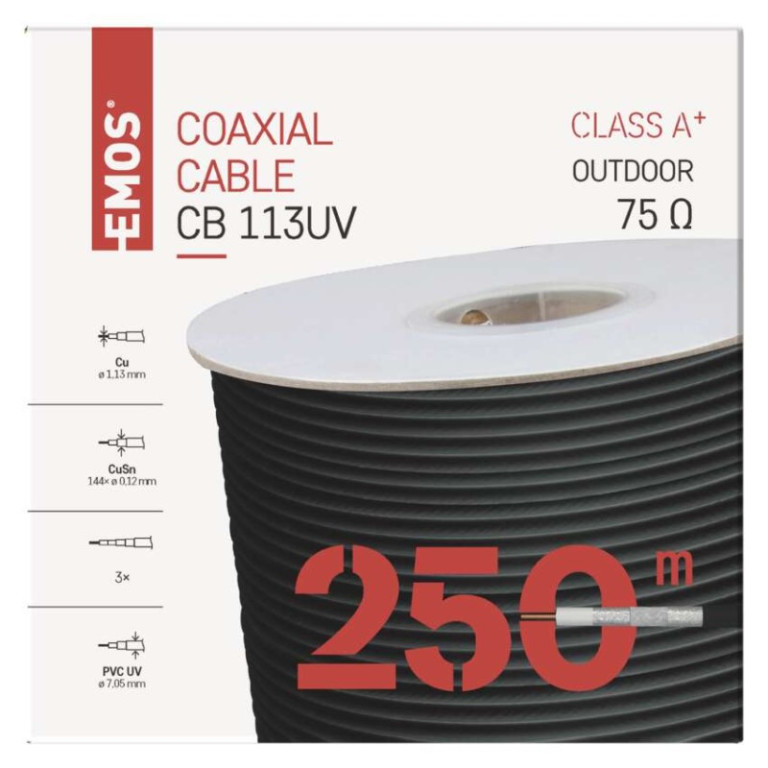

• Opakowanie handlowe: 250 m, szpula w pudełku
• Średnica osłony kabla: 7,1 mm
• Średnica ekranu: 144× 0,12 mm2
• Średnica wewnętrzna drutu: 1,13 mm
• przekrój przewodów zasilających: nie dotyczy
• Temperatura przechowywania: od -20 °C do 75 °C
• Folia ekranująca: 1 × Al/PES
• Ekranowanie II. folia: brak
• klasa reakcji na ogień: eca
• typ kabla koncentrycznego: CB113UV
• Nadaje się do użytku na zewnątrz: tak
• Przeznaczenie: linie napowietrzne, dystrybucja trzeciorzędowa

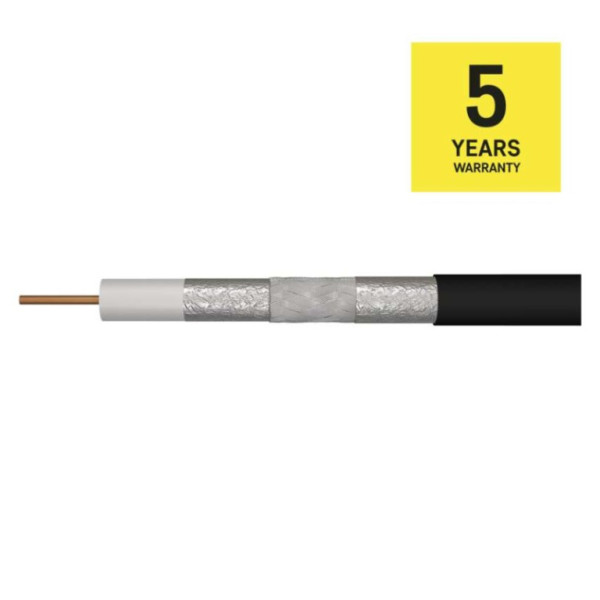

• Okres gwarancji: 5 lat
• metoda pakowania - długość: 250 m
• Metoda pakowania - oznaczenie metrowe: 1-250 m
• metoda pakowania - typ cewki: cewka PVC w papierowym pudełku
