Kabel koncentryczny CB21D, 100 m

Opis produktu

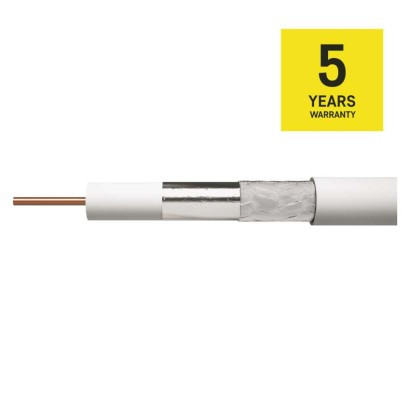

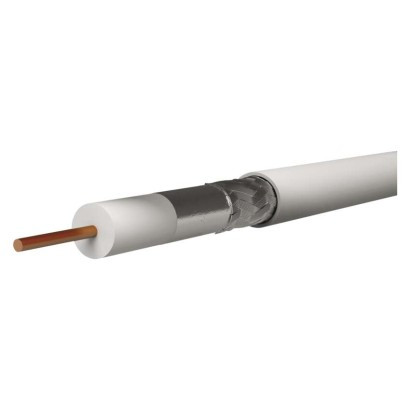

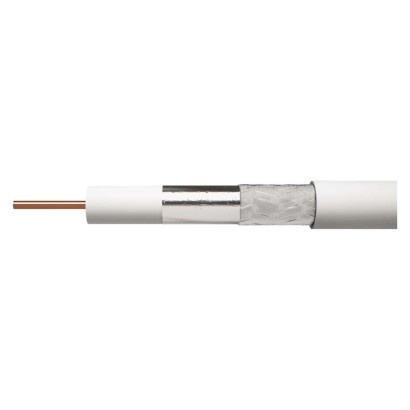

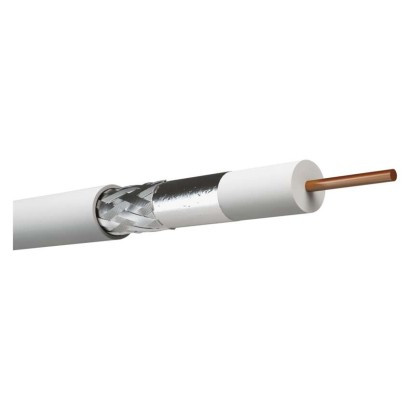

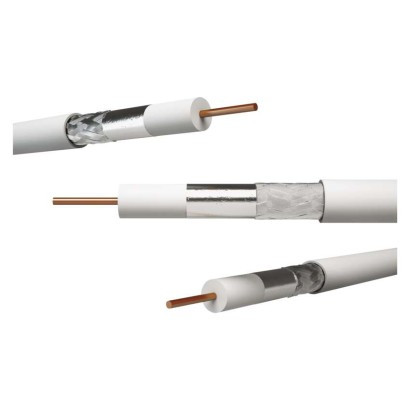

Kabel koncentryczny typu KH21D najwyższej jakości z żyłą środkową wykonaną z czystej miedzi BC, kolor biały, KLASA A. Kabel przeznaczony jest do wszystkich wymagających zastosowań transmisji sygnału CCTV, TV i SAT. Ponieważ kabel ma bardzo wysokie tłumienie ekranowania (= bardzo niskie promieniowanie), kabel może przenosić sygnały na bardzo wysokich poziomach i dlatego może być używany do przesyłania sygnałów na duże odległości. Ze względu na wysokiej jakości ekranowanie, nie ma problemu z wieloma kablami biegnącymi razem na duże odległości.

• APE = dielektryk powietrzny: nie
• Kolor izolacji przewodów zasilających: nie dotyczy
• Kolor osłony kabla: biały
• Współczynnik skrócenia: 0,85
• typ dielektryka, średnica: FPE 4,8 mm
• Zalecane typy złączy - F zaciskane: *K7220
• zalecane typy złączy - złącze śrubowe F: *K7351
• FPE = dielektryk piankowy: tak
• waga (kg/km): 41,5
• Impedancja: nie określono
• izolacja przewodów zasilających: nie dotyczy
• rezystancja izolacji między żyłami przy 20 °C (MOhm/km): 1 000
• pojemność (pF/m): 52
• konstrukcja przewodów zasilających: nie dotyczy
• Materiał osłony kabla: PVC
• materiał ekranujący: aluminium (Al)
• Materiał przewodnika wewnętrznego: miedź (Cu)
• maks. równa rezystancja przy 20 °C, (Ohm/km) - rdzeń zewnętrzny: 38,5
• maks. równa rezystancja przy 20 °C (Ohm/km) - rdzeń wewnętrzny: 18,5
• maks. tłumienie przy 20 °C (dB/100 m) 1000 MHz: 19,3
• maks. tłumienie przy 20 °C (dB/100 m) 100 MHz: 5,8
• maks. tłumienie przy 20 °C (dB/100 m) 10 MHz: 2,2
• maks. tłumienie przy 20 °C (dB/100 m) 2 000 MHz: 29,5
• maks. tłumienie przy 20 °C (dB/100 m) 450 MHz: 12,5
• maks. tłumienie przy 20 °C (dB/100 m) 650 MHz: 15,3
• maks. tłumienie przy 20 °C (dB/100 m) 860 MHz: 18,5
• min. promień gięcia pojedynczy/wielokrotny: 35/70 mm
• min. tłumienie odbicia przy 20 °C (dB) 10-300 MHz: 30
• min. tłumienie odbicia przy 20 °C (dB) 300-600 MHz: 25
• min. tłumienie odbicia przy 20 °C (dB) 600-900 MHz: 23
• min. tłumienie ekranowania (dB) 10 ~ 800 MHz: 75
• Temperatura instalacji: od 5 °C do 60 °C
• substancje niebezpieczne: brak
• Odporność na promieniowanie UV: nie
• PE = dielektryk polietylenowy: nie dotyczy
• PES = warstwa folii: nie
• Liczba przewodów ekranujących: 128× 0,12 mm
• liczba tarcz: 2
• Pokrycie ekranu: >98%

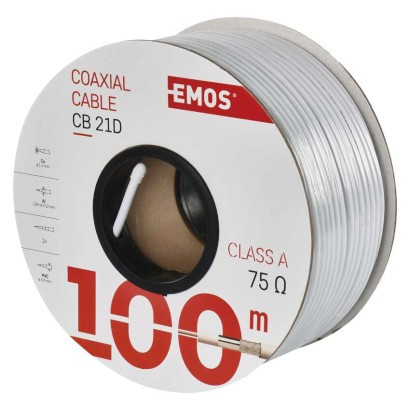

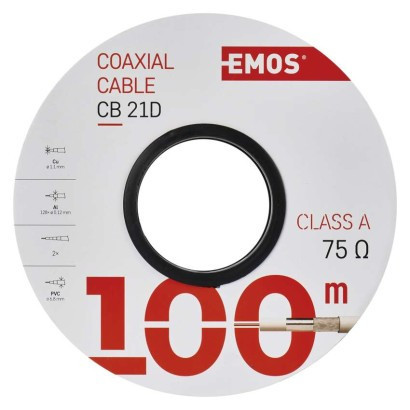

• Pakiet sprzedażowy: 100 m, szpula
• Średnica osłony kabla: 6,8 mm
• Średnica ekranu: 128× 0,12 mm²
• Średnica wewnętrzna drutu: 1,1 mm
• przekrój przewodów zasilających: nie dotyczy
• Temperatura przechowywania: od -20 °C do 75 °C
• I. folia ekranująca: 1 × Al/PET
• Ekranowanie II. folia: brak
• klasa reakcji na ogień: eca
• typ kabla koncentrycznego: CB21D
• Nadaje się do użytku na zewnątrz: nie
• Przeznaczenie: okablowanie wewnętrzne, odporne na zakłócenia, KLASA A
• Okres gwarancji: 5 lat
• metoda pakowania - długość: 100 m
• Metoda pakowania - oznaczenie metrowe: 1-100 m
• metoda pakowania - typ cewki: cewka papierowa
