Koaxialkabel CB113UV, 250m

Beschreibung des Produkts

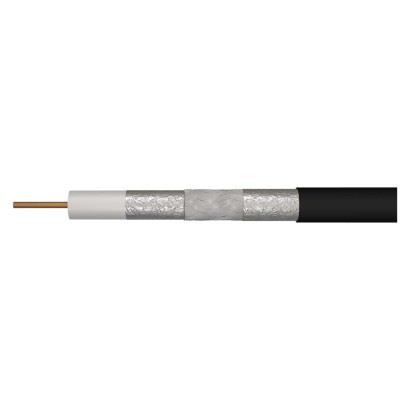

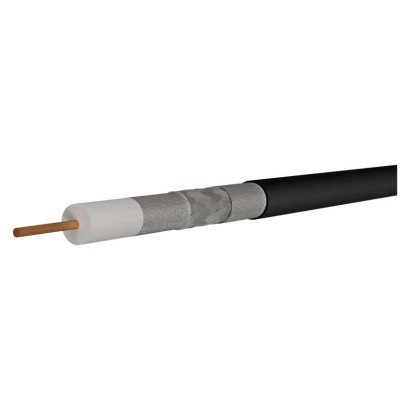

Koaxialkabel von höchster Qualität mit einem Mittelleiter aus reinem BC-Kupfer und dreifacher TRISHIELD-Abschirmung aus verzinntem CuSn-Kupfer. Das Kabel ist für alle anspruchsvollen Anwendungen der CCTV-, TV- und SAT-Signalübertragung konzipiert und ist dank des Materials des Mittelleiters und des Geflechts extrem witterungs-, feuchtigkeits- und korrosionsbeständig. UV-beständiges Kabel für Außeninstallationen.

• APE = Luft-Dielektrikum: nein
• Farbe der Isolierung der Stromversorgungsleiter: nicht zutreffend
• Farbe des Kabelmantels: schwarz
• Kürzungsfaktor: 0,85
• dielektrischer Typ, Durchmesser: FPE 4,8 mm
• empfohlene Steckertypen - F-Crimp: *K7220
• empfohlene Steckertypen - F-Schraubverbinder: *K7351
• FPE = Schaumdielektrikum: ja
• Gewicht (kg/km): 41,5
• Impedanz: 75 Ohm
• Isolierung der Stromversorgungsleiter: nicht anwendbar
• Isolationswiderstand zwischen den Adern bei 20 °C (MOhm/km): 1 000
• Kapazität (pF/m): 52
• Ausführung der Stromversorgungsleitungen: nicht zutreffend
• Material des Kabelmantels: PVC UV-beständig
• Abschirmungsmaterial: verzinntes Kupfer (CuSn)
• Material des Innenleiters: Kupfer (Cu)
• max. gleicher Widerstand bei 20 °C, (Ohm/km) - äußerer Kern: 38,5
• max. gleicher Widerstand bei 20 °C (Ohm/km) - innere Ader: 18,5
• max. Dämpfung bei 20 °C (dB/100m) 1000 MHz: 19,3
• max. Dämpfung bei 20 °C (dB/100m) 100 MHz: 5,8
• max. Dämpfung bei 20 °C (dB/100m) 10 MHz: 2,2
• max. Dämpfung bei 20 °C (dB/100m) 2 000 MHz: 29,5
• max. Dämpfung bei 20 °C (dB/100m) 450 MHz: 12,5
• max. Dämpfung bei 20 °C (dB/100m) 650 MHz: 15,3
• max. Dämpfung bei 20 °C (dB/100m) 860 MHz: 18,5
• min. Biegeradius einfach/mehrfach: 35/70 mm
• min. Reflexionsschwächung bei 20 °C (dB) 10-300 MHz: 30
• min. Reflexionsschwächung bei 20 °C (dB) 300-600 MHz: 25
• min. Reflexionsschwächung bei 20 °C (dB) 600-900 MHz: 23
• min. Schirmungsdämpfung (dB) 10 ~ 800 MHz: >97
• Aufstelltemperatur: 5 °C bis 60 °C
• gefährliche Stoffe: keine
• UV-Beständigkeit: ja
• PE = Polyethylen Dielektrikum: nicht anwendbar
• PES = Filmschicht: nein
• Anzahl der Abschirmdrähte: 144× 0,12 mm
• Anzahl der Schilde: 3
• Abschirmungsgrad: >84%

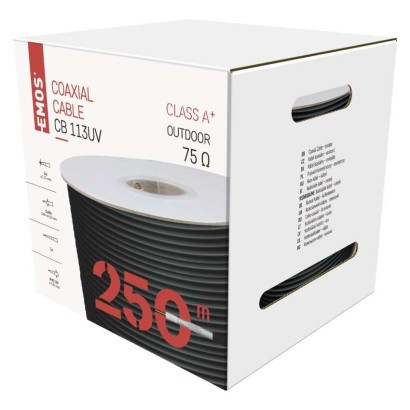

• Verkaufsverpackung: 250 m, Spule im Karton
• Durchmesser des Kabelmantels: 7,1 mm
• Durchmesser der Abschirmung: 144× 0,12 mm2
• Innendurchmesser des Drahtes: 1,13 mm
• Querschnitt der Stromversorgungsleitungen: nicht zutreffend
• Lagertemperatur: -20 °C bis 75 °C
• I.Folienabschirmung: 1× Al/PES
• Abschirmung II. Folie: keine
• Reaktion auf Feuer Klasse: eca
• Typ des Koaxialkabels: CB113UV
• für den Außeneinsatz geeignet: ja
• Verwendungszweck: Freileitungen, Tertiärverteilung
• Garantiezeit: 5 Jahre
• Verpackungsart - Länge: 250 m
• Verpackungsart - Metermarkierung: 1-250 m
• Verpackungsart - Spulentyp: PVC-Spule in Pappkarton
