Koaxiální kabel CB135, 500m

Popis produktu

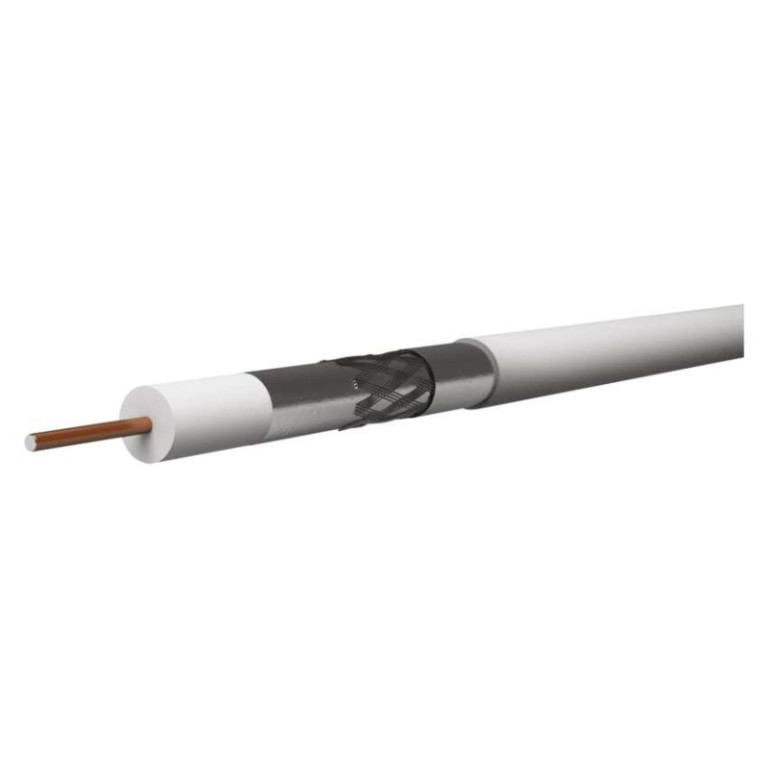

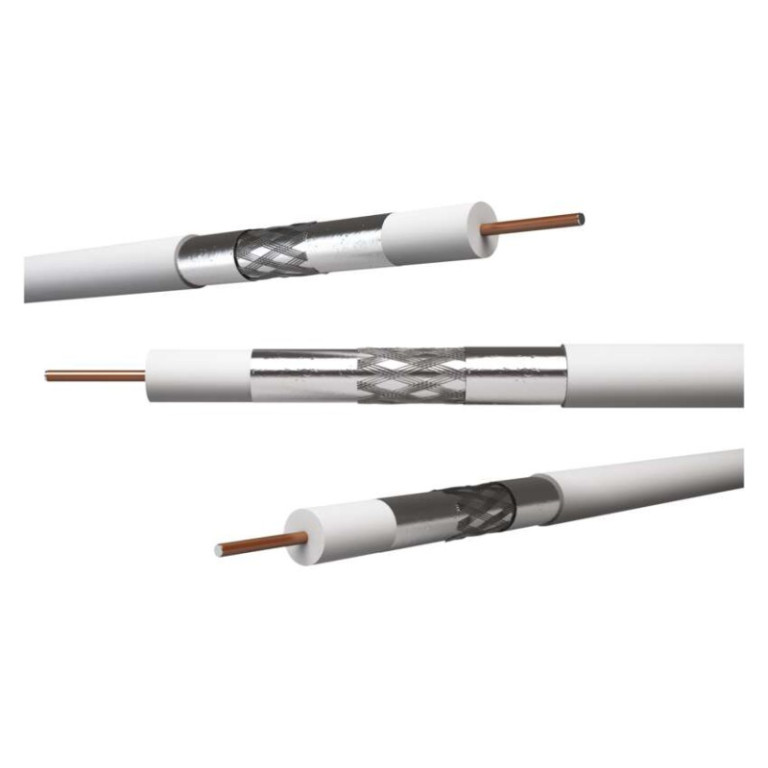

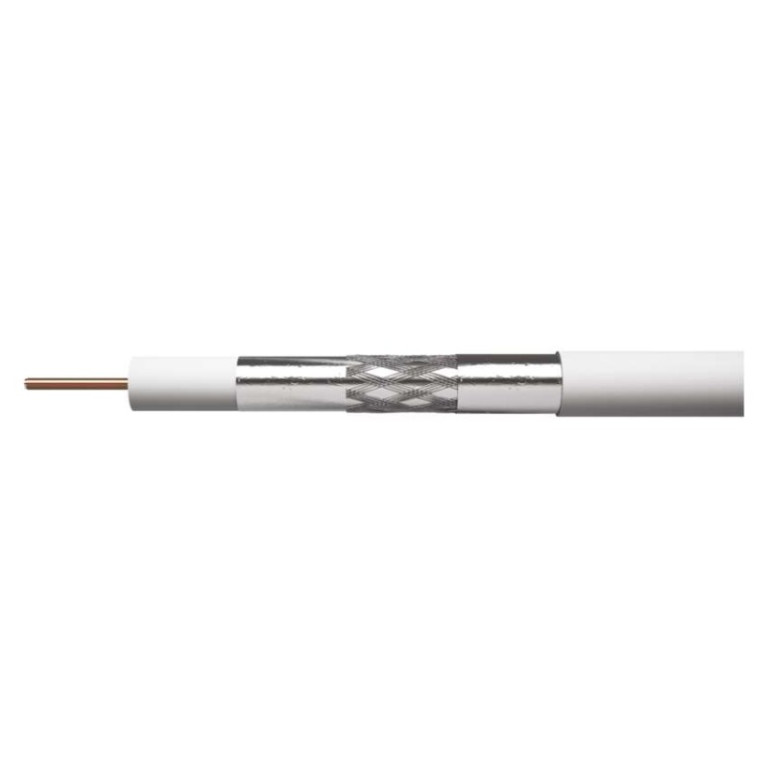

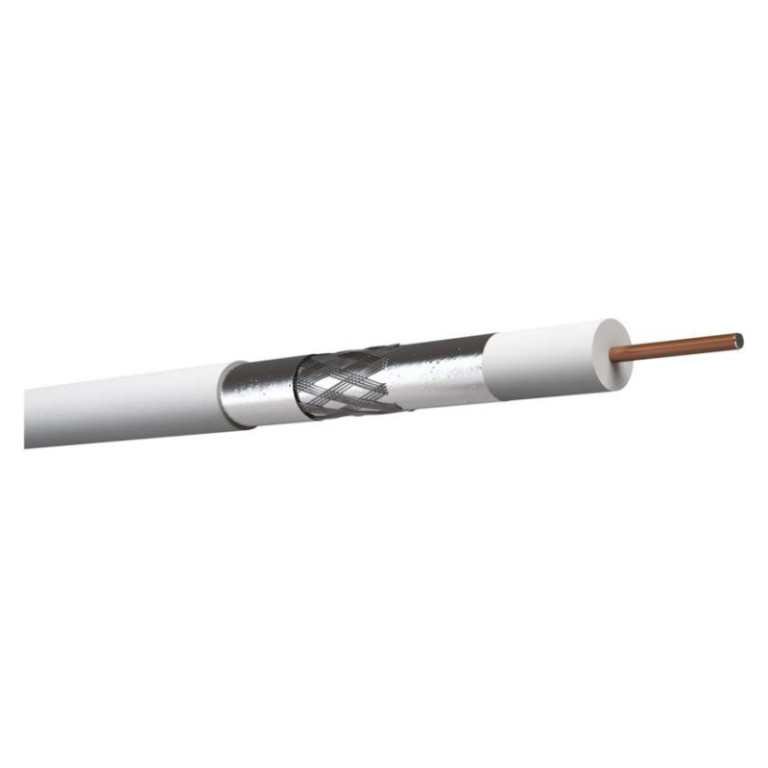

Univerzální koaxiální kabel typu RG6 se středovým vodičem z CCS a trojnásobným stíněním z hliníkového drátu Al, bílá barva. Kabel je určen pro všechny aplikace přenosů, TV a SAT signálů v nenáročném prostředí.
Díky použitému materiálu středového vodiče a opletení je kabel mimořádně odolný vůči povětrnostním podmínkám, vlhkosti a korozi.

• APE = vzduchové dielektrikum: ne
• barva izolace napájecích vodičů: neuvádí se
• barva pláště kabelu: bílá
• činitel zkrácení: 0,85
• dielektrikum typ, průměr: FPE 4,8 mm
• doporučené typy konektorů - F lisovací: *K7220
• doporučené typy konektorů - F šroubovací: *K7331
• FPE = pěnové dielektrikum: ano
• hmotnost (kg/km): 41
• impedance: 75 Ohm
• izolace napájecích vodičů: neuvádí se
• izolační odpor mezi jádry při 20 °C (MOhm/km): 500
• kapacita (pF/m): 75
• konstrukce napájecích vodičů: neuvádí se
• materiál pláště kabelu: PVC
• materiál stínění: hliník (Al)
• materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS)
• max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,2
• max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,3
• max. útlum při 20 °C (dB/100m) 1 000 MHz: 21,9
• max. útlum při 20 °C (dB/100m) 100 MHz: 7,2
• max. útlum při 20 °C (dB/100m) 10 MHz: 2,28
• max. útlum při 20 °C (dB/100m) 2 000 MHz: 33,5
• max. útlum při 20 °C (dB/100m) 450 MHz: 15
• max. útlum při 20 °C (dB/100m) 650 MHz: 18,3
• max. útlum při 20 °C (dB/100m) 860 MHz: 20,7
• min. poloměr ohybu jednorázový/násobný: 30/60 mm
• min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
• min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23
• min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20
• min. útlum stínění (dB) 10 ~ 800 MHz: >110
• montážní teplota: +5 °C až +60 °C
• nebezpečné látky: žádné
• odolné UV: ne
• PE = polyethylenové dielektrikum: ne
• PES = vrstva fólie: ano
• počet drátků stínění: 64× 0,12 mm
• počet stínění: 3
• pokrytí stínění: 28 %

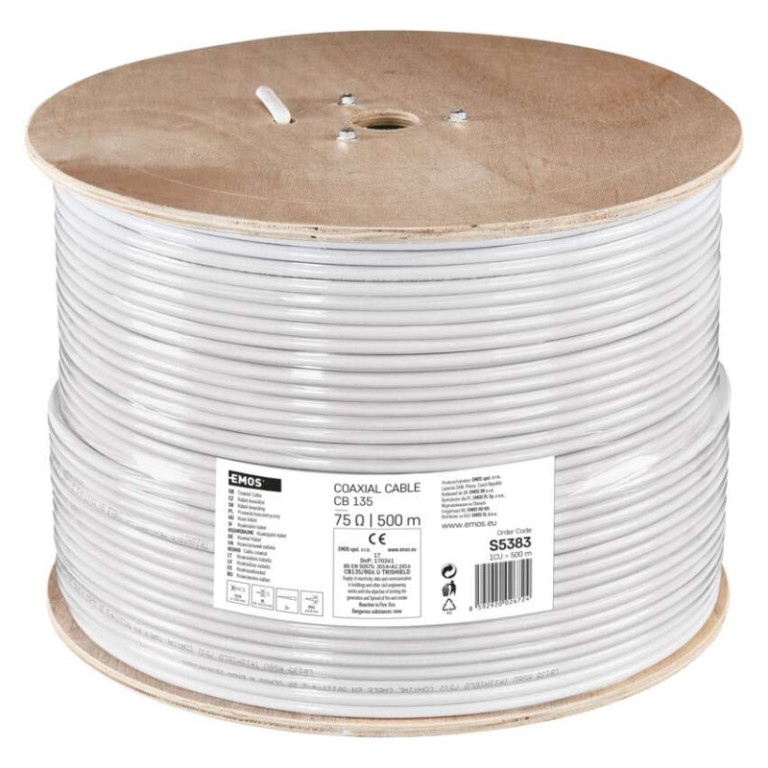

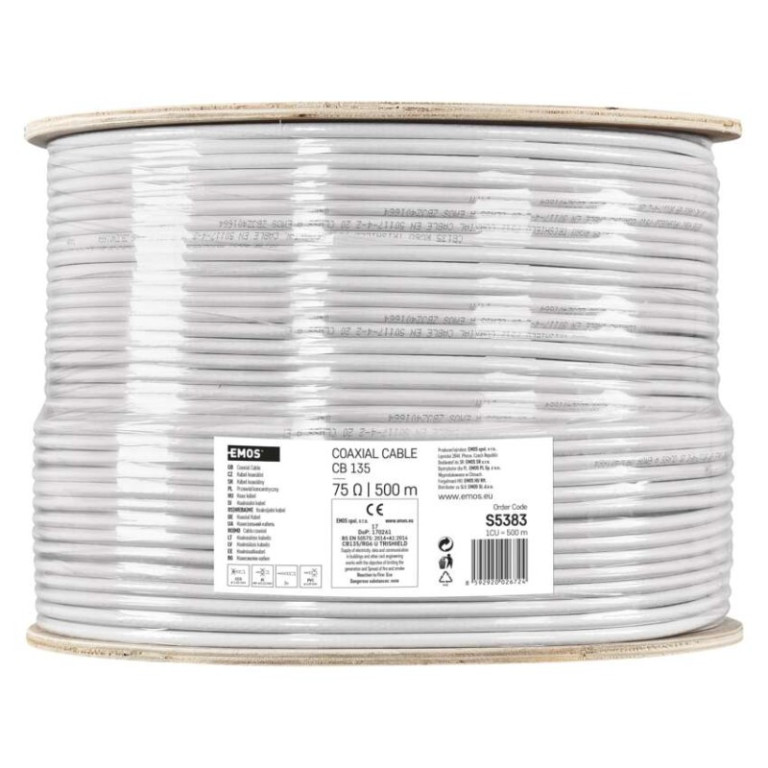

• prodejní obal: 500 m, dřevěná cívka
• průměr pláště kabelu: 6,8 mm
• průměr stínění: 64× 0,10 mm²
• průměr vnitřního vodiče: 1,02 mm
• průřez napájecích vodičů: neuvádí se
• skladovací teplota: -20 °C až +75 °C
• stínění I.folie: 1× Al/PES
• stínění II. folie: Al/PES
• třída reakce na oheň: Eca
• typ koaxiálního kabelu: CB135
• vhodné pro venkovní použití: ne
• zamýšlené použití: účastnické přívody, odolný rušení, CLASS A
• záruční doba: 2 roky
• způsob balení - délka: 500 m
• způsob balení - ozn. metráží: 1–500 m
• způsob balení - typ cívky: dřevěná cívka
